Re:ナショナルCR複合部品or三星電機産業

 投稿者:内尾  投稿日:20081225()083931







お早うございます。
これは輸出用のスーパーラジオと思われます。
同じ真空管の構成で、アドミラルのラジオがあります。
12AU6で周波数変換をしています、回路図が参考になるでしょう。
回路図はnetで入手できます。
CR−150については原画をスキャナーで撮ったものを捜したのですが、見つかりませんでした。
もう少し 捜してみます。




Re:真空管式スーパーラジオ徹底ガイド買いました。

 投稿者:内尾  投稿日:20081225()084610







お買い上げ有難うございます。
最近のラジオの本は組み立てて終わり、の感じでしたが、
出来るだけ原理の説明と、安く作る方法も説明したつもりです。
ラジオ作りのノウハウを盛り込みました、ご活用ください。
誤植もありますので、下記を参考にしてください。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.ne.jp%2Fasahi%2Fuchio%2Ftokyo%2Fkobo%2Fsuper-radio.html%23s




Re:ナショナルCR複合部品or三星電機産業

 投稿者:野田  投稿日:20081225()091843







内尾様、唐下様おはよう御座います。
 CR-150の結線図を書き出してみましたので、参考にして下さい。
 抵抗の部分はテスターで計測出来ますので、すぐ確認出来ると思います。




Re:真空管式スーパーラジオ徹底ガイド買いました。

 投稿者:粕谷(7K4UWG)  投稿日:20081225()092437







こんにちは。粕谷です。

>
ラジオ作りのノウハウを盛り込みました
高周波回路のレイアウト、配線、CR部品の配置に関する注意点などが
書かれていますでしょうか?
もしそうでしたら購入してみようと思います。
よろしくお願い致します。




Re:真空管式スーパーラジオ徹底ガイド買いました。

 投稿者:内尾  投稿日:20081225()101423







粕谷さんのご希望の事項は、明確には書いていないと思います。
現物を見て、お買い求めください。




真空管式スーパーラジオ徹底ガイド 正誤

 投稿者:増田  投稿日:20081225()144244







P60 表8 P−60のB電源電流容量
80mA→60mA




Re:真空管式スーパーラジオ徹底ガイド 正誤

 投稿者:内尾  投稿日:20081225()200147







増田さん 有難うございます。
P60では無くて90ページの表8ですね、正誤表に反映しておきました。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.ne.jp%2Fasahi%2Fuchio%2Ftokyo%2Fkobo%2Fsuper-radio.html%23s




Re:ナショナルCR複合部品or三星電機産業

 投稿者:唐下  投稿日:20081225()202834

編集済





皆様こんばんは。
内尾様、情報ありがとうございます。お忙しいところお手数おかけしました。回路図については早速、検索して入手してみます。

野田様、CR-150の結線図ありがとうございます。判りやすく表示していただき感謝感激です。

このラジオの内部はかなりチープな感じですが、外観はシンプルで魅力的だと思います。
現在掃除途中でバラバラの状態。未だ電源投入もままならないのですが、何とか再生できればと思っています。
是非、ラジオ工房の修理記事など参考にさせてください。
困った時はまた投稿いたしますので御助言のほどよろしくお願いします。




真空管式スーパーラジオ徹底ガイド 正誤

 投稿者:上杉  投稿日:20081226()100815







僭越乍、P119 実体配線図(3)で、パワートランスの1次側電圧表示が右より100-0Vとなっていますが100V-90Vだと思います。(0VはC12の後ろに隠れているので見えない)
ところで、6.3VのHの片側をアースに落とす場合、(0V表示側か6.3V表示側の)どちらを落とすか、決まり事がありますか。私は0V側を落としていますが。




Re:真空管式スーパーラジオ徹底ガイド 正誤

 投稿者:内尾  投稿日:20081226()15117







上杉さん
有難うございます、正誤表に追加します。
なおヒーターのどちら側をアースに落とすかは端子の場所で決めています。
厳密な決まりは無いと思いますが・・。




真空管式スーパーラジオ徹底ガイド 正誤

 投稿者:花澤(長野)  投稿日:20081226()18481







P144 トランスレス5球スーパーの回路図で、12AV6のグリッド抵抗が抜けていました。また同図500k可変抵抗と12AV6の間のカップリングコンデンサ0.01の右側に不要な黒丸があります。




Re:真空管式スーパーラジオ徹底ガイド 正誤

 投稿者:内尾  投稿日:20081226()201359







花澤さん 有難うございます。
追記しておきました。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.ne.jp%2Fasahi%2Fuchio%2Ftokyo%2Fkobo%2Fsuper-radio.html%23s




Re:ナショナルCR複合部品or三星電機産業

 投稿者:内尾  投稿日:20081226()204359







今晩は
回路図はこのようなものです。
おそらく良く似ているでしょう、参考にしてください。




Re:ナショナルCR複合部品or三星電機産業

 投稿者:唐下  投稿日:20081226()232159







内尾様、皆様こんばんは。
内尾様、回路図のご提供ありがとうございます。
パット見ですが、なるほど・・・よく似ていますね。裏蓋を外すと電源のコネクタが外れるところなどはソックリです。とても参考になると思います。
とりあえず、正月休みに基板と睨めっこしながら回路図を紙に描いてみようと思います。




並4ラジオのB電流

 投稿者:高山  投稿日:20081226()234358







初めまして。初めて投稿させて頂きます。
ST管を使って並4ラジオを組み立てているのですが、出力管に適当な物が無くUZ−42を出力管に使おうと思っています。
ただ、電源トランスのB電源が230V40mAしかなく、さらに整流管もKX−12Fなので、B電流を少し抑えて回路を作りたいのですが、どのような方法が一番よいのでしょうか?




Re:並4ラジオのB電流

 投稿者:秋場  投稿日:20081227()001424







こんばんは、

並4ラジオということですが、並3ではないのですね?
並3だと6C6、42、12Fとなりますが、
並4だと6C6、76、42、12Fのように
低周波増幅の球が2段になる場合があります。

+B電流を抑えるには、42のカソードバイアスの抵抗を
大きくすればOKのはずです。
6ZP1だと750Ωになっている部分です。
個人的にはちょっと無理があるような気がします。
42をプレート電圧250Vで使うと40.5mA流れます。




Re:並4ラジオのB電流

 投稿者:松田春樹  投稿日:20081227()033033

編集済





高山さん、こんばんは。

6C6-42-12F
の回路だとして。
42
の三極管結合(スクリーングリッドをプレートにつなぐ)だと
電流が32mAになります。プレート電圧250ボルト、カソード抵抗650Ω
出力は0.8ワット。6Z-P1より小さくなります。
トランスのインピーダンスが4キロですが、7キロのOPTを使っても
特に問題はないでしょう。
このデータはこちらのサイトに出ています。GE発表の42のデータです。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.shinjo.info%2Ffrank%2Fsheets%2F093%2F4%2F42.pdf

6C6
の電流は数mAでしょうから、全体で40mAに収まると思います。

なお、平滑回路の電解コンデンサ(12Fに接続する方)は容量の大きなものを使うと
12F
の寿命を縮めます。定格では4マイクロとなっていますのでご注意を。




Re:並4ラジオのB電流

 投稿者:高山  投稿日:20081227()07004

編集済





丁寧な回答ありがとうございます。あと、説明不足で申し訳ありません・・・。
皆さんのおっしゃるとうり並4ではなく並3でした。申し訳ありません。
あと球の構成は77、42、12Fの構成です。

なるほど・・・3極管接続にすればなんとかトランスの許容範囲内になりそうですね。ただ、消費電流のわりに出力が落ちてしまうのが難点ですが・・・。
カソードバイアスの増加は、内尾様の男の自由時間5球スーパーの記事を参考にさせて頂いて、600〜700オームくらいに増加させようと考えています。

あと整流管を出た直後のコンデンサーは、22μファラッド400Vなので多分問題ないと思います。
あと、個人的に思いついたのですが電源部に5Kオームくらいの抵抗を追加して電源を250V180Vくらいに落して消費電流を抑える事を思いついたのですが、このような方法でも大丈夫なのでしょうか?
質問ばかりで申し訳ありません。




Re:並4ラジオのB電流

 投稿者:内尾  投稿日:20081227()073413







お早うございます。
並3でしたら42でも大丈夫です。
プレート電圧を下げるのは大変なので、G2の電圧を下げると良いでしょう。
180Vくらいに下げると、充分だと思います。
半世紀前に42で製作したことがあります。
なお6G6Gを使うことをお勧めします、これは安いです。
詳細は「真空管式スーパーラジオ徹底ガイド」をご覧ください。




Re:並4ラジオのB電流

 投稿者:原科正彦  投稿日:20081227()082311







高山さん、みなさん、おはようございます。
42
は、カソード抵抗を大きくすると歪が目立つようになりますので、スクリーン電圧を下げて
プレート電流を制限する方法が適していると思います。

220V
のトランスと出力管 426F6)を使った自作5球スーパーでは、プレート供給電圧 223V
スクリーン供給電圧 196V、カソード抵抗 470 オームのとき、カソード電流 24mA
プレート供給電圧 239V のとき、カソード電流 26mA でした。
私も 77 で並三を作ったことがありますが、この球の消費電流は 1mA 弱でした。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww5.ocn.ne.jp%2F%7Eportable%2F




Re:並4ラジオのB電流

 投稿者:秋場  投稿日:20081227()12427







おはようございます。

梅田さんのところに回路図がありました。
たしかにG2の部分は2Kを経由して電圧を落としていますね。
参考になると思います。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ffomalhaut.web.infoseek.co.jp%2Fradio%2Fradio-circuit%2Fstraight%2F3-tube%2F3-tube-6C6-42-12F.pdf




SanwaのテスターCX-50510KΩレンジ改造

 投稿者:野田  投稿日:20081227()125152







SanwaのテスターCX−505のジャンクを入手しまして、焼けた抵抗を取り替えたついでに、015電池(22.5V)が廃盤の為、
使用出来ない【×10KΩレンジ】を使えるよう改造しましたのでお知らせします。

改造方法は簡単です。
@
抵抗2本の取外します。1.2MΩと820KΩ(写真右上)
A
820KΩの後に500KΩを取付けます。(写真右下)
B
015電池の代わりに006P(9V)を接続します。

500KΩはカット&トライで調整して下さい。写真は470KΩ+30KΩの合成です。
 0Ω調整位置は他のレンジと違います。

 回路図が手元に無いのでもっと良い方法があるかも知れません。




Re:ナショナルCR複合部品 & SanwaのテスターCX-505

 投稿者:水落/JA2PKR  投稿日:20081227()135144







みなさま,こんにちは。
掲題の件で,内尾さん,野田さんから公開いただきました資料を参考に BSch3V 用の部品ライブラリを作成しました。CR複合部品を使用したラジオの回路図を BSch3V で書く際は下記URLのサイトに HYBRID.lb3 としてアップしてありますので,ご利用ください。

野田さん,こんにちは。
私も昔購入したCX−505を使っていますが,×10kオームレンジは使用できない状態です。LRV08(12V)という小型の電池があり,これを2個直列にしたら内部に格納できるかと思っていますが,いまだに手付かずのままです。
なお,取扱説明書には回路図は載っていませんが,部品配置図と部品表が掲載されています。ご入用であれば,下記URLのサイト内の「問い合わせ」からご連絡ください。(PDFでお送りすることができると思います。)

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww4.tokai.or.jp%2Fradioshack%2F




Re:並4ラジオのB電流

 投稿者:高山  投稿日:20081227()16084







沢山のアドバイスありがとうございます。
やはり42のG2に数キロオームの抵抗を付けて電流を調整するのが一番よいみたいですね。
また、回路図まで見つけていただいて本当にありがとうございます。
制作の参考にさせて頂きます。




Re:真空管式スーパーラジオ徹底ガイド 正誤

 投稿者:TOtron@小野寺  投稿日:20081227()221344







内尾さん今晩は。いつもお世話様です。
表記の本拝読しました。読者レベルの設定と書くことの内容の幅と深さのバランスが、とても良く出来ている本と思います。
とりあえず気が付きました点を挙げます。
(1)p.12
左欄下から1615行 「側帯波」「側波帯」
(2)p.16
左欄上から10行 「日本で世界初の」「日本初の」
(3)p.18
2中 「12Y-R1-12Y-V1-12Z-P1-24Z-K212Y-V1-12Y-R1-12Z-P1-24Z-K2
(4)p.26
上から34行 「12Y-R1-12Y-V1-12Z-P1-24Z-K2-B-3712Y-V1-12Y-R1-12Z-P1-24Z-K2-B-37
(5)p.67
写真1の説明 「6W-C5/6D6/6Z-DH3A/42/KX-806W-C5/6D6/6Z-DH3A/6Z-P1/80BK
(6)p.91
9 P-88Hの欄 「0-70V-70V
(7)p.91
9 S-422の欄 「250Vx20V250Vx2
(8)p.113
写真2の説明 「6W-C56D66Z-DH3A42KX-80BK6W-C56D66Z-DH3A6Z-P180BK
以上、宜しくお願い致します。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.tcat.ne.jp%2F%7Edomiki%2Ftotron.htm




Re:SanwaのテスターCX-505

 投稿者:上村  投稿日:20081228()003739

編集済





内尾 様 皆 様 こんばんわ

015(15F20)22.5Vの積層電池は代替品ですが
以下のサイトで販売されています。NC706
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.mimatsu.co.jp%2Fcntnts%2Fhtm%2Fdenchi.htm
電圧は24Vなのですがフルスケール調整用のVRで調整出来るでしょう。
私の日置のOL−64は水落様のご指摘のようにLRV08(12V)2本
使って携帯電話充電用の単4、2本のケースを改造して作りました。
LRV08は単4より短いので詰め物としてテスターのリード棒を切断して
中に寸切りのボルトを埋め込みました。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fhomepage2.nifty.com%2Fmomoyama-radio%2F




Re:真空管式スーパーラジオ徹底ガイド 正誤

 投稿者:内尾  投稿日:20081228()085134







小野寺さん
有難うございます、早速正誤表に反映させました。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.ne.jp%2Fasahi%2Fuchio%2Ftokyo%2Fkobo%2Fsuper-radio.html%23s




SanwaのテスターCX-50510KΩレンジ改造

 投稿者:野田/JA4KQP  投稿日:20081228()100558







内尾様、水落様、上村様、みなさまおはよう御座います。

CX−505の件で、水落様より早速取説のPDFを送って頂きました、この場をかりてお礼申し上げます。

上村様より015の互換電池の情報頂きありがとうござました。当方もサイトで見つけてはいたのですか、価格の面で躊躇しておりました。

また、サイズ違いの対処の方法大変参考になりました、皆さん廃盤になった電池の対応には色々工夫されてるみたいですね。




2球スーパーの試作

 投稿者:内尾  投稿日:20081228()173311

編集済





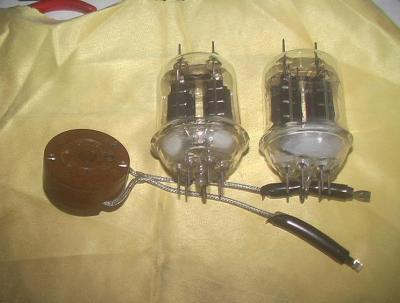

真空管2本で作るスーパー受信機です。
周波数変換 中間周波増幅 真空管で2極管検波 低周波増幅の本格的なものです。
使用した真空管は1R5と3A8GTの2本です。
電力増幅がありませんので、イヤホーンで受信します。
B電池は006P 5本です。
都内の我が家で、バーアンテナのみでJOAKからJORF(1422)まで受信できます。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fradiokobo.sakura.ne.jp%2FG%2Fjisaku%2F2tube-super.html
元々は
「真空管式スーパーラジオ徹底ガイド」に掲載予定でした。
ページ数の関係で、削除された物です。




Re:2球スーパーの試作

 投稿者:井上  投稿日:20081228()210549

編集済





 内尾様こんばんは、とても面白いスーパーラジオですね。
回路図を作ってみました。(添付図上)
スピーカーを付けるとすると、添付図下のようにすればよろしいでしょうか。




Re:2球スーパーの試作

 投稿者:梅田  投稿日:20081228()21264







私も回路図を描いてみました.
間違いがなければ,
「ラジオ回路図博物館」にPDF版をアップするつもりでおります.

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ffomalhaut.web.infoseek.co.jp%2Findex.html




Re:2球スーパーの試作

 投稿者:井上  投稿日:20081229()03308







 梅田さま、ありがとうございます。大変勉強になりました。
回路図は、添付のように書き換えてみました。




Re:2球スーパーの試作

 投稿者:内尾  投稿日:20081229()085239







お早うございます。
回路図有難うございます。
見た限り 梅田さんの方が正しいようです。
井上さんの回路図でSWがAとBが共通に切れるのは、それぞれ独立にする必要があります。
またスピーカー動作の場合、B電池のマイナス側に抵抗か、発光ダイオードを入れて、マイナスバイアスを作る必要があります。

学研のラジオキットの回路図を参考にしてください。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fradiokobo.sakura.ne.jp%2FG%2FKit%2FG%2Findex.html
回路図は下記




Re:2球スーパーの試作

 投稿者:野田/JA4KQP  投稿日:20081229()10291







内尾様、みなさま、おはようございます。
梅田様、井上様の回路図作成はいつも関心して拝見しております。

蛇足とは思いますが、井上様の回路図で気が付いた点がありますので、参考までにお知らせします。
1R5のG1・G2・G4の周辺回路に間違いがあるみたいです、梅田様の回路と見比べればすぐ解ると思います。

それと、スピーカーを追加した回路でイヤホンを使用した場合、3A4のG1がオープンになりますし、B電源もヒーター回路もオンのままです、
その点内尾様の紹介された回路はヒーターがOFFされてB電流も流れない様になっていますね。

最後に内尾様にお尋ねします、SWの共用はA電源とB電源で循環電流が流れるためNGなのでしょうか。




Re:2球スーパーの試作

 投稿者:内尾  投稿日:20081229()14448







B電源もスイッチをつけたかったのですが、VRのSW端子が1個しかないので、諦めました。
その代わりに、実は蓑虫クリップでB電源は接続しています。
2回路ON OFFのものが欲しいのですが・・。
共通にすると回り込みがいやらしいので、独立の方が望ましいです。
昔に比べ、ケミコンの漏洩電流が少ないので、被害は少ないとは思いますが。




ポリバリコンに接点復活剤

 投稿者:内尾  投稿日:20081229()193448







皆さん今晩は
ソニーのTR−817の修理を頼まれたのですが、
開けて吃驚、中は油だらけです。
丁寧にもポリバリコンも噴射されています。
容量を測定すると、20〜30%オリジナルより増加しています。
これでは修理しても大変なので、返却しました。
みなさん
間違ってもポリバリコンに接点復活剤をかけないようにしましょう。




Re:2球スーパーの試作

 投稿者:井上  投稿日:20081229()232520

編集済





 内尾さん、野田さん、ご丁寧にありがとうございます。
書き直してみました。
スイッチを一つにすると、添付図の上のようになって、電解コンデンサに、
45
-1.5V=43.5Vの電圧がかかりっぱなしになってしまうのですね。
対案として、トランジスタスイッチをつければどうでしょうか。




Re:2球スーパーの試作

 投稿者:内尾  投稿日:20081230()093738







お早うございます。
井上さん
電池管はフィラメントのアース端子を決められた方法で接続する方がよいです。
3A8のフィラメントの接続方法が上と、下とでは異なります。
上の図は間違いです。
なおTRスイッチはこれでは不具合では?。




Re:2球スーパーの試作

 投稿者:野田/JA4KQP  投稿日:20081230()103816

編集済





おはようございます。
井上様、早速修正されたみたいですね。2ケ所ほど気になるの点が有ります。
@
初段のB電源が10KΩ経由になってるところ。
A
電源SW共用の回路でTrの電流方向が逆なところ。

自信は有りませんが2つほど回路を考えてみました。下の方は1.5V電池の極性を逆にしています。




御礼

 投稿者:S中村/  投稿日:20081231()12533







内尾様 梅田様 投稿者の皆様 今年一年楽しみながら沢山勉強させて頂きました、本当に有難う御座いました 来年も宜しくご指導お願い致します。




Re:御礼

 投稿者:高山  投稿日:20081231()194211







私も内尾様や皆様にラジオ製作のアドバイスのアドバイスを頂き、非常に勉強になりました。自分はラジオに関する知識が殆どないので質問のみで終わってしまいましたが、皆様にアドバイスをもらった77−42−12F並3ラジオがついに完成しました。現在、紅白を聞きながら書き込んでいます。
本当に内尾様はじめ、アドバイスを頂いた方、本当にありがとうございました。
よいお年を。




良いお年をお迎えください。

 投稿者:内尾  投稿日:20081231()203114







今晩は
紅白を見ながら、書き込んでいます。
高山さん
見事完成ですか、おめでとうございます。
また書き込んでください。

「真空管式スーパーラジオ徹底ガイド」の内容を詳細に掲載しました。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.ne.jp%2Fasahi%2Fuchio%2Ftokyo%2Fkobo%2Fsuper-radio.html




6Z−DH3のピン接続について

 投稿者:家泉  投稿日:20081231()210913







誠文堂新光社発刊の「真空管式スーパーラジオ徹底ガイド」をアマゾンで購入しました。
参考にさせていただいています。
107ページに、「6Z−DH3Aを使ったラジオで音が絞りきれない」という内容の記事があります。私のラジオも6Z−DH3Aを使っているせいか、音が絞り切れません。
技術評論社発刊の「男の自由時間、真空管ラジオ、アンプ作りに挑戦!」の70ページに「音量が調整できないときの確認」の記事があり、確認してみましたが、音が絞りきれませんでした。
手持ちで6Z−DH3があるので、試してみたいと思います。
なお、「真空管式スーパーラジオ徹底ガイド」の107ページの6Z−DH3のピン接続図は下記URLと違っていますが、どちらが正しいのでしょうか?

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.cam.hi-ho.ne.jp%2Fmunehiro%2FMJ%2F6Z-DH3.pdf




Re:6Z−DH3のピン接続について

 投稿者:内尾  投稿日:20081231()220830







大変失礼しました、誤植です。
正誤表に追記しておきました。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.ne.jp%2Fasahi%2Fuchio%2Ftokyo%2Fkobo%2Fsuper-radio.html%23s
原稿を作る時は気をつけていたのですが、校正の時にもう少し確認すればよかったです。
有難うございました。




Re:6Z−DH3のピン接続について

 投稿者:梅田  投稿日:20081231()223149







>私のラジオも6Z−DH3Aを使っているせいか、音が絞り切れません。

6ZDH3A
ではないのですが,6SQ7を使ったとき同様の現象が生じた話が,
兵藤勉さんの『ラジオ修理メモ』第三巻に載っています.
下記は,その記事をPDF化したものです.参考までに.

「ボリュームが絞りきれなくなったスーパー」
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ffomalhaut.web.infoseek.co.jp%2Fradio%2Fradiorepair%2Fvol3%2Fradiorepair-2-13.pdf

「再びボリュームを絞り切れないスーパーについて」
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ffomalhaut.web.infoseek.co.jp%2Fradio%2Fradiorepair%2Fvol3%2Fradiorepair-2-15.pdf

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ffomalhaut.web.infoseek.co.jp%2Findex.html




謹賀新年

 投稿者:倉島  投稿日:2009 1 1()00044







明けまして、おめでとう御座います。今年も宜しくお願いします。




謹賀新年

 投稿者:exJA6NHD/Hayashi  投稿日:2009 1 1()000645







内尾さんほか掲示板の皆様 おけましておめでとうございます
ことしもよろしくお願いします




謹賀新年

 投稿者:原科正彦  投稿日:2009 1 1()003919







新年あけましておめでとうございます。
今年もよろしくお願いします。




賀正 !!

 投稿者:JA5BNY/川畑  投稿日:2009 1 1()015553

編集済





内尾様・各OM様・新年明けましておめでとうございます。
今年も皆様方にとってVYFBな一年であります様にお祈り申し上げます。




謹賀新年

 投稿者:梅田  投稿日:2009 1 1()08168







あけましておめでとうございます.
本年もよろしくお願いいたします.

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ffomalhaut.web.infoseek.co.jp%2Findex.html




謹賀新年

 投稿者:内尾  投稿日:2009 1 1()083448







おめでとうございます。
今年もよろしくお願いします。




謹賀新年

 投稿者:日比野  投稿日:2009 1 1()083616







あけましておめでとうございます。
今年もよろしくお願いいたします。




謹賀新年

 投稿者:竹内6EH7  投稿日:2009 1 1()084537







あけましておめでとうございます。

今年もラジオ作りを楽しみます。宜しくお願いいたします。

 http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fhomepage2.nifty.com%2Fsin454%2F




謹賀新年

 投稿者:秋場  投稿日:2009 1 1()134540







みなさん

新年明けましておめでとうございます。

今年も変わらず、ラジオ弄りの一年になると思います。

どうぞ、よろしくお願いいたします。




謹賀新年

 投稿者:佐々木/7  投稿日:2009 1 1()190010







明けましておめでとうございます。
皆様のラジオに対する意欲と、元気をお手本にさせて戴きます。
どうぞ宜しくお願い致します。




恭賀新年

 投稿者:池村  投稿日:2009 1 2()08507







皆さま明けましておめでとうございます。
今年も宜しくお願い致します。




謹賀新年

 投稿者:井上  投稿日:2009 1 2()094855







 あけましておめでとうございます。
今年もよろしくお願いします。

内尾さん、野田さん、昨年はありがとうございました。
宿題をようやくかたづけました。
今年もよろしくお願いします。




高山さんのラジオ

 投稿者:津田  投稿日:2009 1 2()113623







謹賀新年、高山さんのラジオの写真を拝見、良いデザインで感心しています。ラジオはやはり見栄えも大切です。さてこの42180Vで働いている動作例ですが、内尾さんの著書P48の換算表を使って概算できます。180/250=0.72,グリッドバイアスは250Vの時の0.72倍、出力は表の横軸0.7の線とFpの線の交点を左の縦軸の目盛の0.4倍で約1.2w,電流はFiの交点0.6倍、RLFr=1.2倍です。




謹賀新年

 投稿者:S中村/  投稿日:2009 1 2()164756







あけまして おめでとう御座います、本年も宜しくお願い致します。




2球スーパーの回路図について

 投稿者:内尾  投稿日:2009 1 2()171729







井上さん
電池管のアース(マイナス)が回路図では逆になっています(プラスアース)。
無理してTRスイッチをつけなくても良いのではありませんか。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fradiokobo.sakura.ne.jp%2FG%2Fjisaku%2F2tube-super.html




Re:高山さんのラジオ

 投稿者:高山  投稿日:2009 1 2()18291

編集済





明けましておめでとうございます。
ラジオのデザインが良いと言われて光栄です。
ラジオのフロントパネルは真空管ラジオ・アンプ作りに挑戦の79ページを参考に制作しました。ただ、少しダイヤルが大きすぎた気がします。
また、ケースの大きさにまだ余裕があったので6V0.5Aの小型トランスと6Z−DH3Aを付けて並四に改造しました。6Z−DH3Aのプレート電流は1.1mAなので多分大丈夫だと思います。77と42だけの時よりも感度がかなり上昇し、遠くの放送も受信できるようになりました。




謹賀新年

 投稿者:.立松  投稿日:2009 1 2()190828







内尾様、皆様、
明けましておめでとうございます。
旧年中は大変お世話になりました、本年もよろしくご指導ご教示ください。




Re:高山さんのラジオ

 投稿者:内尾  投稿日:2009 1 2()201957







高山さん
ダイアルは大きい方が良いですよ。
特に短波を受信する時は役立ちます。
MWだけだと、勿体無い感じはします。




Re:2球スーパーの回路図について

 投稿者:井上  投稿日:2009 1 2()203429







>電池管のアース(マイナス)が回路図では逆になっています(プラスアース)
逆だと何か問題があるでしょうか?
スピーカを鳴らそうとすると、電力増幅段のバイアス用にも便利かと思ったものですから。
また、スイッチの他に、クリップというのがあまり好きではありません。
ラジオは、スイッチを一つひねるだけで、点いて欲しいと思うのはよくばりですかねえ。




Re:2球スーパーの回路図について

 投稿者:内尾  投稿日:2009 1 2()205139







電池管はカソードがありません。
バイアスの基準はフィラメントになります、DC点火ですから場所によって、電位が異なります。
出力管の場合数Vのバイアスが必要なので、これは別に準備が必要です。
電圧増幅管の場合、0.5Vくらいなので、フィラメント電圧を上手く利用しているのです。
規格表を見るとフィラメントに+−の記号が書いてあります、このように使うのが約束事です。
TRスイッチを使うときに、真空管の基本を無視するのは望ましくありません。
もう少し工夫が必要でしょう。
フィラメントを逆に接続すると、どれだけ違うかは実際に試してみてください。
自分は確認したこと事はありません。




re;二球スーパー回路図

 投稿者:田中一郎  投稿日:2009 1 3()221011

編集済





この回路ですとA電源を切ると(フィラメントが冷えると)、デカップリングの電解コンデンサの漏洩電流以外流れなくなるのではと思います 一度組んでB電源の電流を測定してみてはいかがでしょうか
この手のラジオはA電池のみON/OFFしているものが多かったと思いますので




謹賀新年

 投稿者:JL1PBM  投稿日:2009 1 4()104135

編集済





昨年度中は色々お世話になりました。
今年は本腰を入れてラジオに精進しようと思っています。
内尾さん 皆さん今年もよろしくお願い致します。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.radio-studio.org




Re:2球スーパー

 投稿者:井上  投稿日:2009 1 4()173043

編集済





 いろいろとありがとうございました。
何度もすみませんが、最後の質問です。
このスーパーラジオのB電池の消費電流は、受信した状態で、ボリュームが九時の位置で、だいたいどれくらいでしょうか?
それは、3A8を1T4、1S5に変えても同じくらいと見積もることができるでしょうか?
工房の「2球スーパー」に掲載の最初の方に使われた小さなバーアンテナでも、都内(内尾さん宅)で受信できれば(最近の)セラミックイヤホンでうるさいほどの音量が得られますか?
IFTは、真空管用のIFTでも使えると思うのですが、いかがでしょうか?
電池は、安価な、12Vで単5サイズのアルカリ電池(40mAhくらい)を見つけましたので、4本直列で48Vで使ってみたいと思っています。
消費電流が10mAくらいだと、4時間くらい連続で聞けるのではないかと思っています。
また、圧電スピーカ(村田製作所製、PKM17EWH4000)を入手しましたので、どれくらいの音量か試してみたいと思っております。
回路図は、みなさんにご指導いただいて、添付のようにしたいと思っております。
製作できたら、ここでご報告しますので、よろしくお願いします。




Re:2球スーパー

 投稿者:内尾  投稿日:2009 1 4()19001







このスーパーの消費電流は3〜4mA程度です。
なお電源をOFFにした場合、最近のケミコンは性能が良くて、ほぼ0mAです。
昔のケミコンは品質が悪く、可ならず、ABともにスイッチがついています。
(VRなどに2つのスイッチがついている)




Re:2球スーパー

 投稿者:原科正彦  投稿日:2009 1 5()020638







井上様、内尾様、皆様、こんばんは。
井上様の回路は、紆余曲折を経て今回の回路図に至ったわけですね。
多少データがありますので、お伝えします。

1.発振コイルの2次側、10kオームの抵抗の右側にある0.033uFのコンデンサは左側の間違い
でしょう。このままでは1R5の発振は起きません。
10k
オーム抵抗と右側の0.033uFコンデンサの両方を省略してB電池と直接接続する回路もあります。

2.電解コンデンサの漏洩電流の問題。
昭和20年代-30年代の日本の4球ポータブルに電解コンデンサは使われていましたが、
3球ポータブル(1R5-1T4-1S5)には使われていませんでした。不要なのでしょう。

3.A電池の極性を逆にすると、消費電流が約一割ほど増えて音は大きくなります。
感度が良くなったわけではなく、AVCを含めた各球のバイアス電圧が変わったせいでしょう。
電池動作では無駄な消費電流の増加は看過できません。
電池管のフィラメントは7番ピンをプラス、1番ピンをマイナスにすべきでしょう。

4.1R5-1T4-1S5を使った普通の回路にB電圧48Vを与えると、消費電流は実測で無信号時4.0mA
ローカル局受信時2.4mAくらいです。3S4の出力段を加えても7mA弱です。

色々試してみるのも面白いと思います。結果が楽しみです。




Re:2球スーパー

 投稿者:井上  投稿日:2009 1 5()063356







 原科さま、内尾さま、ありがとうございます。
実は、オークションで3A8が入手できそうですので、また迷い始めました。
3球スーパー(3S4追加)にするか、3球(1R5,1T4,1S5)スーパーにするか、いずれにしても、お二人のホームページを参考にさせていただき、いろいろと試してみようと思います。
よろしくお願いします。




3A8

 投稿者:津田  投稿日:2009 1 5()125410







3A8を使ったラジオ2種が載せてあります
お暇なら見てください。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.geocities.jp%2Fmjseisaku3t%2Frx-htm-1%2Fhakoir.html




真空管式スーパーラジオ徹底ガイド

 投稿者:山川純一  投稿日:2009 1 5()135136







真空管式スーパーラジオ徹底ガイド

この本を買って三日日ですが単に工作工芸の本ではなく
一つ一つ抵抗やコンデンサのスーパーラジオの回路のなかでの
役割が書かれていてとても勉強になります

誤記かなと思うのは以下です

p36
2 ヒーターアースが為されてない

p40
4 p147 9
は同じ数値であるべきなのに数値が二カ所で異なる

p151
12の下から1, 3, 4行目の電力の文字は不要では?

以上の確認よろしくお願いします




ST管5球スーパー組み立て例

 投稿者:増田  投稿日:2009 1 5()152935







内尾さん 本年も宜しくお願いします。
「真空管式スーパーラジオ徹底ガイド」のST管5球スーパーの組み立て例で
バリコンに取り付けられている小型プーリーの直径は何センチでしょうか?
またどこで入手出来ますか? よろしくお願いします。




Re:真空管式スーパーラジオ徹底ガイド 正誤

 投稿者:内尾  投稿日:2009 1 5()184918







山川さん 有難うございます。
正誤表に追加しました。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.ne.jp%2Fasahi%2Fuchio%2Ftokyo%2Fkobo%2Fsuper-radio.html%23s




Re:ST管5球スーパー組み立て例

 投稿者:内尾  投稿日:2009 1 5()185127







増田さん
直径は4cm弱です。
20年位前に沢山買いました、我が家を捜せば残っていると思います。




Re:3A8

 投稿者:内尾  投稿日:2009 1 5()185639







津田さんの作品を見てきました、素晴らしいです。
然し 良く作りましたね。
いつもながら感心します。




Re:ST管5球スーパー組み立て例

 投稿者:秋場  投稿日:2009 1 5()200150







こんばんは

ダイヤルプーリーですが、
秋葉原の東京ラジオデパート内、
山王電子で新品をたくさん売っています。
おじさんによると段ボール箱で出てきたそうです。
写真をとってありましたので紹介します。

金属製の中古品は錆があるし、
プラスチックの中古品は加水分解で割れるしと
思っていましたが、いろいろなサイズがありますので
一度のぞいてみると良いと思います。




Re:3A8

 投稿者:津田  投稿日:2009 1 5()203234







内尾さん、見ていただきありがとうございます、2-3-5極管は数少ないので興味があります。1D8も使ってみました。




ST管5球スーパー組み立て例

 投稿者:増田  投稿日:2009 1 5()211416







内尾さん、秋場さん ありがとうございます。
小型のものはなかなか見つからないので助かり
ました。




ぼくらの鉱石ラジオ

 投稿者:倉島  投稿日:2009 1 6()011935

編集済





皆様、今晩は。

スーパーラジオの話題ではないですが、讀賣新聞(都内)5日夕刊に「ぼくらの鉱石ラジオ」が紹介
されています。発売当時、本屋さんで覗いたのですが、ちょっと高価なので購入はしませんでした。
以前にも、当新聞でNPO法人「ラジオ少年」が紹介されたこともありました。ラジオ好きの
編集部員がいるのではと思います。




チョークコイルを出た直後の大容量コンデンサー

 投稿者:高山  投稿日:2009 1 7()181725

編集済





こんばんは。
ラジオの電源回路についての質問なのですが、整流管を出た直後のCは大きくしてはいけないことは分かるのですが、10Hのチョークコイルが電源回路にあり、そのチョークコイルを出た後のCは大きくしてもかまわないのでしょうか?
(たとえば330μF450Vとか)
ちなみに整流管は6X4です。




Re:チョークコイルを出た直後の大容量コンデンサー

 投稿者:内尾  投稿日:2009 1 7()201258







今晩は
大きくしても 整流管としては問題は無いと思います。
ただ 実用的かどうかは別の話ですが。




Re:チョークコイルを出た直後の大容量コンデンサー

 投稿者:高山  投稿日:2009 1 7()210958







内尾様今晩は。
手持ちの部品に大容量のコンデンサが幾つかあるので平滑回路に使いたいと思いましたが、どうやら大丈夫みたいですね。
ただ、確かにラジオの部品として実用的かどうかというと少し疑問が残ってしまいますが・・・。
ですが、問題ないのなら安心しました。




ビクター Fー212の製造時期

 投稿者:内尾  投稿日:2009 1 7()214019







皆さん今晩は
この機種の製造時期(昭和X年)を調べています。
何方かご存知ありませんか?。




Re:ビクター Fー212の製造時期

 投稿者:井上  投稿日:2009 1 9()031644







 おはようございます。
参考になるかどうかわかりませんが、
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.kyo.co.jp%2F%7Eshimada%2Fradio_index.htm
に、F-215とF-212が載っていまして、F-215は、昭和39年と言うことが分かります。F-212もネーミングから近いのではないかと推察します。
-212は、裏の回路図の下のほうに、V40028-2という記号がありますので、製造年月日と何か関係がありそうな気がするのですが、記号のつけ方を知らないのではっきりとは分かりません。




Re:ビクター Fー212の製造時期

 投稿者:内尾  投稿日:2009 1 9()093125







井上さん
有難うございます。
FMとMWだけなので、39年頃の可能性が高いですね。
1月27日頃発売のサンデー毎日に我が家のラジオが紹介される予定です。




Re:真空管式スーパーラジオ徹底ガイド 正誤

 投稿者:TOtron@小野寺  投稿日:2009 111()122714







内尾さん、今日は。今年も宜しくお願い致します。

さらに追加の箇所を見つけました。

(1)p.38
図3 中間周波増幅管のシールドがアースされていない。
(2)p.42
図7 R3C3が回路中に抜けている。(p.38 図3中には書かれていますが、p.43&p.44の本文中の説明からすると、図7中にも、書いておいた方が親切と思います。)
(3)p.58
左欄下から2行目 「よ過ぎる」「良過ぎる」(間違いという訳ではありませんが)
(4)p.59
表6中 「6Z−DH3A」のプレート電流値、「42」のプレート電流値とスクリーングリッド電流値とが、p.111の表1の値と一致していません。(当方のRCAチューブマニュアルと全日本真空管マニュアルでも一致していませんが、どちらかに統一された方が良いと思います。)
(5)p.59
表6中 「6AR5」のプレート電流値「35」「32」
(6)p.59
表6中 「6AR5」のスクリーングリッド電流値「10」「5.5」
(7)p.59
表6中 「5球スーパーB」のB電流値「66.2mA」「62.9mA」
(8)p.59
表6中 「30A5」のプレート電流値「43」「26」
(9)p.59
表6中 「30A5」のスクリーングリッド電流値「11」「1.8」(30A5のこれら2つの値は固定バイアスの値ですので、自己バイアスの値の方が妥当と思います。)
(10)p.59
表6中 「5球スーパーC」のB電流値「79.8mA」「53.1mA」(上の値を採用した場合。)
(11)p.60
左欄9行 「合計40.7mA「合計40.2mA
(12)p.66
表2中 「12SK7G-T」「12SK7-GT」
(13)p.109
最下行 「用意」「容易」
(14)p.111
表1 上でも指摘しましたが、「6Z−DH3A」のプレート電流値、「42」のプレート電流値とスクリーングリッド電流値について、統一した方が良いと思います。
(15)p.112
表2 真空管のヒーター電圧「6.3V/0.2A」「6.3V/2.0A」
(16)p.112
左欄 下から4行 「0.2Aに下げられます。」「0.2A下げられます。」
(17)p.127
下から20行 「道ずれ」「道づれ」
(18)p.52
コラム中4行目 「ふたとおり」「2通り」あるいは「2とおり」(これも、間違いという訳ではありません)

以上、長々と失礼いたしました。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.tcat.ne.jp%2F%7Edomiki%2Ftotron.htm




Re:真空管式スーパーラジオ徹底ガイド 正誤

 投稿者:内尾  投稿日:2009 111()170926







小野寺さん
有難うございます、正誤表にこれから追記します。
ところで
昨日 久しぶりに 秋葉原の会合に出ました、お会いできず残念でした。




ナショナルのスーパー

 投稿者:内尾  投稿日:2009 111()203327







こんなスーパーを修理しています。
何方か型名を知りませんか?。
どこかで見た記憶があるのですが、思い出せません。
6W−C5 6D6 6Z−DH3A 6Z−P1 12FK(現在は12F)
表の布は交換されています。




Re:ナショナルのスーパー

 投稿者:井上  投稿日:2009 112()022853







 回路構成では、5S−12(http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fradiokobo.sakura.ne.jp%2FG%2Fcircuits%2Findex.html)や
US−100(http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ff2.aaa.livedoor.jp%2F%7Eradio%2Fsiryou%2F25.html)、
HS-1000
型 5球国民スーパー(http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.japanradiomuseum.jp%2Fsuper1953.html)とほぼ同じですね。
ダイアルパネルは、ナショナル・キット(http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww005.upp.so-net.ne.jp%2Fy_kondo%2FNATIONAL.HTM)に似ています。




Re:ナショナルのスーパー

 投稿者:内尾  投稿日:2009 112()09160







お早うございます。
井上さん 有難うございます。
HS−1000とラジオキットに良く似ています。
ただ どちらとも厳密には異なります。

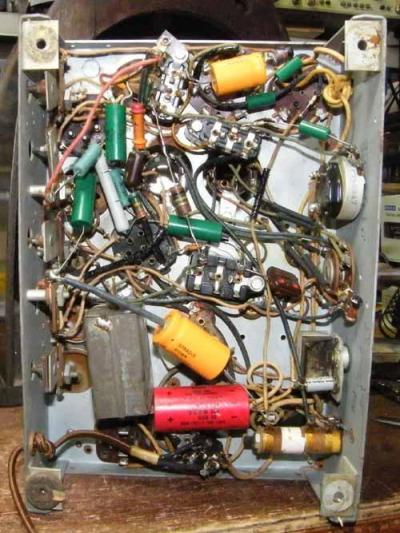

写真は 後ろ側から見たラジオの内部です。
しかし良く似たラジオを沢山作った物ですね。




Re:ナショナルのスーパー回路図

 投稿者:内尾  投稿日:2009 112()120154







ついでに回路図も掲載しておきます。
RC−109Dとも書かれています、これが何を意味するかは不明です。




ナショナルのラジオ

 投稿者:秋場  投稿日:2009 112()144845







こんにちは

近藤さんのHPで見た記憶がありましたので、
リンク先です。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ftuberadio.web.fc2.com%2Fradio%2FNATIONAL.HTM




Re:ナショナルのスーパー

 投稿者:曽我/倉敷  投稿日:2009 112()150256







皆様、今日は。
井上様が先週紹介されたサイトに有るBX−710が近いです。
ダイヤルのバックパネルの色と、ロゴマークが違いますが。
バックパネルの色は文字とのコントラストからすると、こちらがオリジナルかもしれません。
それにしても、たくさんの画像を集めていますね。被写体の内、少なくとも2つは我が家に有ります。




Re:ナショナルのスーパー

 投稿者:内尾  投稿日:2009 112()160038







皆さん 有難うございます。
BX−710が正解のようです。
キットより、シールドケースを省くなど原価低減しているようです。
ナショナルは現金販売や月賦販売用に、それぞれ別のラジオを作っていたので、
数が多いようです。




Re:ナショナルのスーパー

 投稿者:内尾  投稿日:2009 112()190329







内部の写真は下記に掲載しました。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fradiokobo.web.fc2.com%2Frepair-F%2Fnational-BX-710.html
順次 修理体験記を追記してゆきます。




変わった2バンドラジオの切り替え

 投稿者:津田  投稿日:2009 112()195721

編集済





型番不明のリンカーンラジオを手に入れました。2バンドですが切り替えスイッチはPLランプを含めて3接点です。発振コイルはNSBチューナ式でした。




Re:変わった2バンドラジオの切り替え

 投稿者:内尾  投稿日:2009 112()211922







津田さん
リンカーンの初期のラジオにはNSBチューナ方式のものがありました。
もしかしたら、自分が作った物と同じかも?。
TENの球がついていた記憶があります。




Re:変わった2バンドラジオの切り替え

 投稿者:津田  投稿日:2009 113()090529







内尾さんも作られましたか。このラジオは使われている球が6.3V,トランス付きです。2バンドなのにバリコンにトリマーが付いているので不思議でした。短波はNSBが聞こえればよいという考えだと思います。




Re:変わった2バンドラジオの切り替え

 投稿者:内尾  投稿日:2009 113()175956







昔 製作したのはこんな形でした。
電波技術31年1月号の表紙です。
これはMWのみです。
その後 2バンドにしたものを見た記憶があります。




Re:変わった2バンドラジオの切り替え

 投稿者:津田  投稿日:2009 113()202453







我が家のラジオのダイアルは2バンドです。型番が書かれていないのが残念です。バリコンにトリマーが付いているので、どのように調整したのか興味があります。




Re:変わった2バンドラジオの切り替え

 投稿者:内尾  投稿日:2009 113()205920







5A−28ではないかと思います。
広告を掲載します。




5A-28

 投稿者:津田  投稿日:2009 114()082224







内尾さん、ありがとうございます、型番が判りました。




Re:5A-28

 投稿者:内尾  投稿日:2009 114()092432







電波技術昭和32年6月号に解説があります。
短波の調整は出来ないと説明されています。
合本のためスキャナーで撮影できません。
カメラで撮影した画像です。




Re:RF-2200の修理について

 投稿者:内尾  投稿日:2009 114()11197







ooyah さん
修理依頼はメールでお願いします。
掲示板にハンドルネームで書き込むのは禁止させていただいています。
削除させていただきました。




Re:5A-28

 投稿者:津田  投稿日:2009 114()194149







内尾さん、有り難うございます。このラジオの中身が良くわかりました。中波の調整を済ませて、短波はNSBが聞ければよいという方式ですね。




真空管ラジオ用のループアンテナの製作

 投稿者:水落/JA2PKR  投稿日:2009 114()215710







みなさん,こんばんは。
この連休に真空管ラジオ用のループアンテナを作ってみました。
以前製作し,私のHPでも紹介している3球ラジオを手軽に聴きたいと思い,作りました。
結果は満点とはいかないですが,極微電界級の我が家でもなかなかのものです。

詳細はHPで紹介しています。下記URLをご覧ください。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww4.tokai.or.jp%2Fradioshack%2F




Re:真空管ラジオ用のループアンテナの製作

 投稿者:高山  投稿日:2009 114()222549







こんばんは。
ループアンテナを拝見しました。すばらしい出来栄えですね。特にST管の並3ラジオと接続してあるのがよく似合います。やはりループアンテナは室内でも効果絶大のようですね。




Re:真空管ラジオ用のループアンテナの製作

 投稿者:内尾  投稿日:2009 115()09379







水落さん 素晴らしいです。
ループアンテナは原理的には面積で効果が決まるようです。
外観は良くないかも知れませんが、
できるだけ 平均面積が広くなるように巻いて実験してみたら面白いと思います。




Re: 真空管ラジオ用のループアンテナの製作

 投稿者:粕谷/7K4UWG  投稿日:2009 115()111120







こんにちは。
コイルを一辺50cm程度の正方形に巻き(ターン数は忘れました)、バリコンと
並列に接続したものを高校生の頃に作りました。
コイルの中にバーアンテナのラジオを置き、バリコンを合わせると感度良く
受信できました。

アメリカ製の真空管ラジオでは、よく裏蓋にループアンテナが付いていて
外部アンテナを付けなくても感度が良いです。でも何故か日本製の真空管
ラジオに付いているのを見かけません。




Re: 真空管ラジオ用のループアンテナの製作

 投稿者:梅田  投稿日:2009 115()113116







>>アメリカ製の真空管ラジオでは、よく裏蓋にループアンテナが付いていて
>
外部アンテナを付けなくても感度が良いです。でも何故か日本製の真空管
>
ラジオに付いているのを見かけません。

このアンテナは「キャパシティ・アンテナ」と呼ばれています。日本でも
使われていたことがあります。詳細は
「キャパシティ・アンテナの原理と効果」
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ffomalhaut.web.infoseek.co.jp%2Fradio%2FMJ%2F1953-3%2Fcapacity-ant.pdf
を御覧ください。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ffomalhaut.web.infoseek.co.jp%2Findex.html




ループアンテナ

 投稿者:曽我/倉敷  投稿日:2009 115()234850







皆様、今晩は。
梅田様紹介の「キャパシティ・アンテナの原理と効果」を見ると、ループアンテナとキャパシティアンテナは別物と読めますが。

日本でAC100V電源のラジオでキャパシティアンテナが普及した理由
1 アメリカとは違い、殆んどの家庭の電源が柱上トランスからの架空配電であった。
2 アンテナの指向性がループアンテナほど鋭くなく、選局のごとに箪笥の上のラシオを回す手間がいらない。
3 コストが安い。
と思いますが、さて真実はいかに。




Re: ループアンテナ

 投稿者:粕谷/7K4UWG  投稿日:2009 116()021339







私の持っているアメリカ製ラジオ、EMERSON DL330の回路図です。
ループアンテナだと思います。




Re: ループアンテナ

 投稿者:内尾  投稿日:2009 116()094518







ループアンテナとキャパシティアンテナの区別は、
アンテナコイルがあるかどうかです。
日本製のACラジオではループアンテナつきは見た記憶がありません。
もっぱらキャパシティアンテナが使われていたようです。




トラッキング計算について

 投稿者:井上  投稿日:2009 116()10518







 みなさま、こんにちは。
 実は、しろうとであるにもかかわらず、無謀にもポータブルのスーパーラジオを作る事にしまして、手持ちのコイルやバリコンを使うために、トラッキングが表計算できるものを作りました。
 使っているソフトが、OpenOffice3という無料のオフィスソフトです。
 詳しくは、下記のページに公開しております。
 できれば、みなさまにお試しいただいて、ご感想やご批判をいただきたいと思いまして、ここで、お願い致します。
 結果は、メール、あるいは私のページの掲示板でご連絡いただければ幸いです。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fhomepage2.nifty.com%2Fcesile%2FJF1GNY%2Fradio%2Fmeasure%2FTracking.html




Re: ループアンテナ

 投稿者:梅田  投稿日:2009 116()110559







すみません。
私の勘違いで議論を混乱させてしまいました。
アメリカ製のラジオには、ループアンテナを内蔵した
ラジオは多いようですね。
たといえば、『無線と実験』19546月号の折込回路図に
掲載されている外国製ラジオ3セット
GE
 415型5球スーパー
エマーソン7295球スーパー
モトローラ52X13U5球スーパー
はいずれもトランスレスで、ループアンテナを
内臓しています。
トランスレスですから、アンテナ/アース端子をつけた場合、
その端子に触って感電する危険があるので、あえてアンテナ/アース
端子をつけない仕様にしているのだろうかと思っています。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ffomalhaut.web.infoseek.co.jp%2Findex.html




サンヨーSS−48の修理体験記

 投稿者:内尾  投稿日:2009 116()194543







首記ラジオ修理しました。
どうもこの機種は回路図が2種類あるようです。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fradiokobo.web.fc2.com%2Frepair-F%2Fsanyo-ss-48.html




サンヨーSS−48の修理体験記

 投稿者:津田  投稿日:2009 117()083156







HPを拝見しました。外観からmt管かと思いましたがST管なので驚きました。




Re: ループアンテナ

 投稿者:内尾  投稿日:2009 117()095525







お早うございます。
日本のラジオでループアンテナが流行しなかったのは、指向性が影響しているのかも知れません。
キャパシティアンテナの方が、原価も安いし、指向性が無いのが喜ばれたのでしょう。
何しろ、箪笥の上に設置する仕掛けでしたから。
プラスチックキャビネット時代になると、バーアンテナを利用した機種も出来ました。




はじめまして

 投稿者:田中  投稿日:2009 117()230741







内尾様をはじめ皆々様、はじめまして。どうぞよろしくお願いします。
ヤフオクで中国製6球スーパーキットを購入したおかげで、このサイトを知りました。
@RCA
 VICTORの電池管式ポータブルラジオ(1950年式?)を見つけて、鳴らしています。
1R5-1U4-1U5-3V4
の構成です。最近「VRを絞っても音が出てしまう」という現象がでており
皆様の貴重なノウハウを参考に修理してみたいと考えています。
ASter
CR-150というオールバンド(おもちゃ?)の4球スーパーが手元にあります。
現状で「ガリッ・ガリッ」とひどい雑音がある、「ピー」と発振している、中が
いじられている、Sメーターが壊れている、回路図がないという状態ですが、追々
修理していきたいと考えています。
具体的に困った場合にアドバイスをいただきたいと存じますのでよろしく
お願いいたします。




Re:はじめまして

 投稿者:内尾  投稿日:2009 118()172329







よろしくお願いします。
ところで
SterCR-150というオールバンド(おもちゃ?)の4球スーパー」
というのはぞのようなものでしょうか?。
写真をUPしてもらえませんか。




Re:はじめまして

 投稿者:釣巻  投稿日:2009 118()21207







みなさま こんばんは。

 田中さん>SterCR-150というオールバンド(おもちゃ?)の4球スーパーが手元にあります。現状で「ガリッ・ガリッ」とひどい雑音がある、「ピー」と発振している、中が
いじられている、Sメーターが壊れている、回路図がないという状態ですが

 SR-150ではないでしょうか?SR-15012BE6,12BA6,12AV6,50C5のトランスレス4球スーパーで、
簡単な解説はhttp://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fhomepage3.nifty.com%2Fja1vbn%2Fradio%2Fstar%2Findex.htmlにあります。
この解説によればハリクラフターズのS120と類似とのことです。S120の回路図を含めた
取説はhttp://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fbama.edebris.com%2Fmanuals%2Fhallicra%2Fs120%2Fにあります(英文)
ご参考になれば。




Re:はじめまして

 投稿者:梅田  投稿日:2009 118()214813







>この解説によればハリクラフターズのS120と類似とのことです

ハリクラフターのS120にはSメーターは付いていないようです。
S
メーター付となると別のラジオかもしれません。
なお。ハリクラフターのS120は、日本とアメリカで1960-1963年に
生産されたかなり売れたもののようです。
"Shortwave Receivers Past & Present"
S120の項には、

Billed as "The world's most popular shortwave receiver." This
entry-level model was produced in large numbers.
Examples of the S-120 made in both Japan and America
can be found.

とあり、製造地としては、

Made in : United States and Japan

とあります。
これをソリッドステート化したS-120Aも日本で1969-72にかけて
製造されたとの記述もあります。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ffomalhaut.web.infoseek.co.jp%2Findex.html




RF-2200のタイプの区別について

 投稿者:木暮  投稿日:2009 118()223125







はじめまして。

私はもともとRF-2200(Aタイプ)を持っていましたが、Aタイプを手にした当時から
初期型が欲しくなり、最近になってから最初期型と初期型を落札しました。

しかし他にBタイプがあるとの事で、もっとも確実な見分け方は「バックパネルをはずしてサービスマン向けのシールを見ること」とここに書かれていますが、外見上の特徴はないのでしょうか?

私はここまできたらどうしてもBタイプを入手したいので、メインダイアル速度可変つまみに銀色のシールの無いものを見かけるたびに「バックパネルのRF-2200のあとに何とかかれていますか」と聞いていますが、大抵「何も書かれていない」と回答されます。

これでは銀色のシールがはがれた初期型か、あるいはB型かの区別ができません。
出品者に分解を依頼すると、ほとんど断られてしまいます。

型番の横の記号でわかるのはAタイプだけなのでしょうか?外見でBタイプを区別する方法はないのでしょうか?よろしくご教示ください。




Re:RF-2200のタイプの区別について

 投稿者:内尾  投稿日:2009 119()08527







お早うございます。
Aは数がありますが、B型は非常に少ないです。
今まで見てきた2200でも3台程度です、これを集めるのは大変でしょう。
Aタイプは2種類あります。
微動切替ツマミにアルミのシールがあるもの裏蓋には記載無し。
微動切替ツマミにアルミのシールが無いもの裏蓋にはAを丸で囲んだ記載あり。
Bタイプ
微動切替ツマミにアルミのシールが無いもの裏蓋にはBを丸で囲んだ記載あり。

なおツマミは別の物と入れ替えられていることがあり、厳密には中を分解しないと区別できません。
Bタイプの外観写真を下記に追加しましたので、ご覧ください。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww31.ocn.ne.jp%2F%7Eradiokobo%2Fbcl.html




Re:はじめまして

 投稿者:内尾  投稿日:2009 119()085522







皆さん情報有難うございます。
SterCR-150というオールバンド(おもちゃ?)の4球スーパー」
は聞いたことが無いので、不思議だとは思ったのですが、SR−150なら納得です。
結構働くのではと思いますが・・。




SterSR-150

 投稿者:田中  投稿日:2009 119()133813







こんにちは。快く受け入れていただきありがとうございます。写真をアップします。
また、皆様からご親切な情報をいただき、誠にありがとうございました。
SR-150
なのかもしれませんが、前面パネルのインジケーター下に「CR-150」とあります。
(詳しくありません)。
ツマミは、欠品していたので、両端を除いて別のものをつけました。
左端のツマミは、アルミの飾り板がありません。
中波は、フェライトバーANT、短波は、内蔵ホイップANTのほかに外部ANT端子があります。
フェライトバーANTは、コイルが「ふけて」いたので、やや大きい別のものに交換
しました。内外の掃除、ダイヤル糸の掛けなおしまでで修理を中断しています。
「ガリッ・ガリッ」という大きなノイズは、おそらく真空管ではないかと思っていますが、
押入れの奥にしまってあるので回路図を入手したら修理を再開しようかと思っています。
いつになることやら、分かりません。

よろしくお願いします。




SterCR-150

 投稿者:田中  投稿日:2009 119()14064







こんにちは。釣巻様、梅田様、情報をいただきありがとうございます。
私の記憶では、昭和40年代ごろに「初歩のラジオ」や「ラジオの製作」などの
雑誌の通信販売広告でよく見かけたように思います。
裏蓋には「STAR Co.LTD TOKYO JAPAN, MADA IN JAPAN」とあります。
販売終了のころでしょうか、ICF-5800が販売されたと記憶しております。
SR-150
の説明書や回路図は、とても心強く思います。ありがとうございました。
これからもよろしくお願いします。




Re:StarCR-150

 投稿者:内尾  投稿日:2009 119()185639







何故CR−150かは不明ですが、下記に記載のSR−150と同じ外観です。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Ff2.aaa.livedoor.jp%2F%7Eradio%2Fsiryou%2F39.html
キットや組み立て品など違いがあるのかも知れません。




スターのSR-150

 投稿者:田中  投稿日:2009 119()220152

編集済





内尾様、こんばんは。
貴重な資料をお教えいただき、ありがとうございました。
キットだったのかもしれません(手に負えない可能性あり・・)。
明日にでも真空管を捜し出して差し替えてみたいと思います(自身も故障中で・・・)。
結果は、ご報告させていただきます。

資料のSR-100は、2バンドで小型。実際に使っていたので懐かしいです。
スイッチのONOFFで中間周波増幅段を発信させてCWSSBを聞くことができました。

話題が変わりますが、結果として投稿後の編集や削除ができませんでした(知識不足)。
SterSTAR」、回路図等の資料は「SR-120」の誤りです。
読みづらくてごめんなさい。

あちこち覗かせていただいておりますが、とても勉強になります。
「アナログとTTL」、あれ?何だっけ。そうだそうだ。などと。
「エジソン電球」のことも書かれてありましたが、
私もエジソン生誕100周年記念で売り出された「エジソン電球」(カーボン40W
を使ったトランスレス単球(6U8=6BL8)ラジオを20年ほど前に作りました。

長文で失礼しました。よろしくお願いします。




教えてください 2MΩSVR

 投稿者:田中  投稿日:2009 121()100827







 おはようございます。度々お邪魔いたします。
 スターのSR150は、真空管が見つからず、新たに購入することにしましたので、
追って結果をご報告します。
 さて、RCA VICTOR B-411の修理を平行して行っていますが、VRを絞っても
音が出てしまう状態です。
 回路は、「ラジオ回路図博物館の第一ポータブルの部屋」に掲載されて
いるものと極似しております。
 ただ、VRに2回路(B+とフィラメント)のSW付2が使われております。
形状は、やや小型程度なのですが、これまでも今も見たことがありません。
どなたかご存知の方がおられましたら、誠に勝手ですが、お教えください。
 コンデンサの容量抜けではないかと、色々探ってみたのですが、やはり
VR
が原因のようです。入手できれば幸いです。
 よろしくお願いします。




Re:教えてください 2MΩSVR

 投稿者:内尾  投稿日:2009 121()102855

編集済





お早うございます。
これはポータブル用の特殊なVRです。
双極単投(2回路ON OFF)の物です。
真空管式スーパーラジオ徹底ガイド84ページの双極単投型です。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fwww.ne.jp%2Fasahi%2Fuchio%2Ftokyo%2Fkobo%2Fsuper-radio.html

最近見た記憶はありません、捜すのは難しいかも。




インピーダンスブリッジ

 投稿者:井上  投稿日:2009 121()125616







 こんにちは、内尾さま、みなさま。
 とても手に入らないと思っていた三田無線のミニブリッジ(ちょっと古い型で、Model M5です。)を入手できました。
電池を入れて、使ってみると、なんとか使えそうです。
詳細は、そのうちに公開しますが、とりあえず、ヒースキットの「インピーダンスブリッジ1B−28」は、場所を取るので、欲しい方に譲ります。
ただし、下記のページにも紹介していますように、入手したときに、右端の倍率を決める2重のボリュームのツマミの止めネジがゆるく、今回弄ってみましたが、まだ、ゆるいところがあります。
また、全体の性能も確認はしておりませんが、それでも欲しいという方に、お譲りします。
 条件等は、http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fhomepage2.nifty.com%2Fcesile%2FJF1GNY%2FJF1GNY_top.html
に公開しておりますので、よくお読みになって申し込んでください。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fhomepage2.nifty.com%2Fcesile%2FJF1GNY%2Fmeasoure%2Fmeasurement%2F1B-28.html




Re:教えてください 2MΩSVR

 投稿者:田中  投稿日:2009 121()20100







 内尾様 こんばんは。本当にありがとうございます。
一日中あちこちWebで捜しましたが、見つけられませんでした。
 一日中鳴らし続けていますが、幸い音量の変化は、ありませんでした。
そもそも大音量では聞かないので、全体的に出力を落として静かにしてしまおうかと
考え、どうしたらよいのか「ドツボ」にはまっています。
@
U5のP(T)P(D)の間をC100F程度)で繋ぐ。(これで音量が下がる?)
A
U5のG1VRを経た信号が入る)とVRの間に抵抗を挟む。(?)
B
V4のG2Pと結合する。(音量が下がりすぎ?)
 どうしてもパーツが無いときに「こうやって、しのいだ」という方法がありましたら、
且つ「しょうがないなぁ」ということで、アドバイスをいただけましたら幸いです。
「自分で試せ!」と言われそうですね。 ありがとうございました。
よろしくお願いします。




Re:教えてください 2MΩSVR

 投稿者:内尾  投稿日:2009 121()203249







回路図は下記のようですから、音量は0にはならないようです。
R12の抵抗値を測定して、狂っていないか確認するとよいでしょう。
次にVR端子の中点と0点の間の抵抗値を測定して0に近いか確認してください。
おそらくこの部分の抵抗が高くなっているのではと思います。
VRの不良でよくあることです。
まず、ここまで確認してください。




Re:教えてください 2MΩSVR

 投稿者:田中  投稿日:2009 121()22218







ありがとうございます。(感謝!)
@
 R12は、1,000Ωのところ1,442Ωありました。
A
 VR端子の中点と0点の間の抵抗値は、「0Ω」ではなく1.5Ω程度ありました。
 また、2VRは、1.8MΩ(テスター値)でした。
よろしくお願いします。




Re:教えてください 2MΩSVR

 投稿者:内尾  投稿日:2009 122()081953







お早うございます。
その測定値からすると、VRが悪いわけでは無さそうですが?。
@
R12の抵抗をショートしてみて、音量の減少が激しいか確認。
A
1U5のプレート(5極管部)とアース間のコンデンサーを交換してみる。
を試してみたら如何でしょう。




Re:教えてください 2MΩSVR

 投稿者:田中  投稿日:2009 122()104131







 おはようございます。
早速ご指導いただきましてありがとうございます。
@R12の抵抗をショートしてみて、音量の減少が激しいか確認。
音量の減少は感じられませんでした。
A1U5のプレート(5極管部)とアース間のコンデンサーを交換してみる。
回路図では、82Pですが、手持ちの関係から100Pに交換しました。
 結果は、音量を絞りきれないのですが、内尾様がおっしゃるように、
この回路では「絞りきれない仕様である」ということで落ち着きました。
(売るわけではないので、気持ちが落ち着きました)
VRは、15度〜20度弱ぐらいまでは音量の変化が無く、その後音量が上がります。
 手取り足取りお教えいただき、誠にありがとうございました。
よろしくお願いいたします




Re:教えてください 2MΩSVR

 投稿者:内尾  投稿日:2009 122()12163







音量の問題は、人それぞれに違う感じがするので、
適当なところで妥協するのが正解でしょう。
ご苦労様でした。




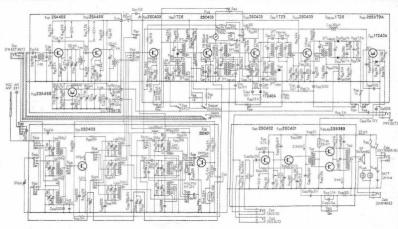

ICF-6800について

 投稿者:三浦正博  投稿日:2009 122()14290

編集済





 私のICF-6800は、AM・FMは普通に受信できますが、SWは、周波数表示が、だいたい
10〜20MHzくらい高く表示されて、音声が受信できません。
 メーカーに出したところ、部品欠品で修理不能との事でした。ホームページ上では、このラジオの修理依頼は受けていただけないような内容ですが、子供が興味を示し始めているのですが、修理は可能なのでしょうか




Re:教えてください 2MΩSVR

 投稿者:田中  投稿日:2009 122()17021







内尾 様 こんばんは。
 ねぎらいのお言葉をいただき恐縮です。
色々とお手を煩わせまして申し訳なく思っています。
 しかし、ご指導が無ければ、いつまでも「ドツボ」に
はまっていたと思います。本当にありがとうございました。
 真空管が届くまで、中国製のPLLラジオと格闘しています。
やはり、私は、真空管の音色が好きです。
(ソフト・ディストーションだから? かもしれません。)
 これからもよろしくお願いいたします。




Re:ICF-6800について

 投稿者:内尾  投稿日:2009 122()173748

編集済





今晩は
この機種はずいぶん修理しました。
修理できないことはありませんが、
結構大変なので、子供が興味を持つ程度でしたら、止めた方が無難でしょう。




お願い

 投稿者:三浦正博  投稿日:2009 122()225153







 お返事ありがとうございます。
 金額的な心配はありますが、子供にも、昔の自分と同じ気持ちを大切にさせてあげたいので、お願いできればと考えています。
 ついでに、私も聞きたいので・・・・・




Re:お願い

 投稿者:田中  投稿日:2009 123()090040







三浦正博 様 おはようございます。田中と申します。
>SWは、周波数表示が、だいたい10〜20MHzくらい高く表示されて、
>音声が受信できません。
 ご提案ですが、幸いMWとFMは働いているようですので、思い切って
「SWを別の受信機で楽しむ」というのは、いかがでしょうか。
私も自分のものを3台修理したことがありますが、人様の物の修理となると
その大変さは、想像を超えるものがあろうかと存じます。
 ご子息様のご興味で、昔のものにこだわらなければ、高性能なものが
安価に手に入るのでは?と思います。
 いずれ「周波数を直読したい」と要望が出るかもしれません。
将来性も考えて「余計なお世話」とは思いましたが、ご提案させていただきました。
 お気に触りましたらごめんなさい。
 また、内尾様、横から余計な書き込みをしてすみませんでした。
 よろしくお願いします。




Re:お願い

 投稿者:内尾  投稿日:2009 123()094239







お早うございます。

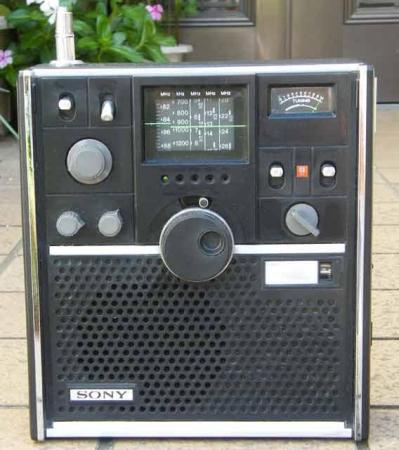

6800はスカイセンサー5900やクーガー2200の修理より、
数倍手間がかかります。
どうしてもという事でしたら、管理人宛 メールをください。




SR-120

 投稿者:田中  投稿日:2009 123()154547

編集済





 皆様こんにちは。
 おかげさまで、雑音、発振およびSメーターが改善されました。
ほんとうにありがとうございました。




おさがわせしています。

 投稿者:三浦正博  投稿日:2009 123()214355







 私の書き込みでお騒がせしてすいません。
 ただ、技術はなく、メーカーでも頼めず、困っていたのです。
 確かに、国産・中国製を問わなければ、安価なものもあるのですが、30年前のラジオを復活させてあげたいのです。
 すいません。




e:おさがわせしています。

 投稿者:田中  投稿日:2009 124()08158







三浦正博 様 おはようございます。
 お気持ち、お察しいたします。きっと、いいこともあると思います。
よろしくお願いします。




自作ラジオの修理

 投稿者:内尾  投稿日:2009 126()105342

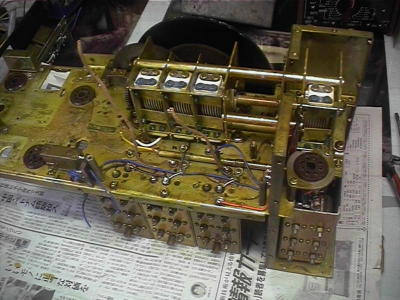

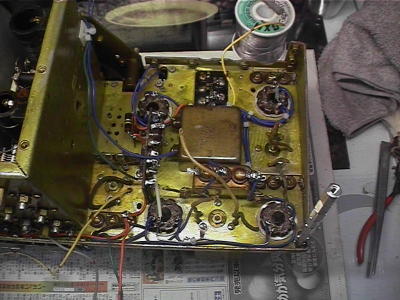

自作品のラジオの修理をしました。
詳細は下記をご覧ください。
http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fradiokobo.web.fc2.com%2Frepair-F%2Ftokyo-denki.html




Re :自作ラジオの修理

 投稿者:田中  投稿日:2009 126()123732

編集済





内尾様 こんにちは。いつもお世話になります。
 素晴らしい仕上がりですね。一口に「自作品のラジオの修理をしました」といっても
大変なことです。とても参考になりました。




すみません

 投稿者:田中  投稿日:2009 126()13114

編集済





写真は、無関係です。(レプリカの写真です)しかも、大きい。
今度から、30KB程度にいたします。(いまいち、圧縮方法が・・)
「過去に修理したことがある」という気持ちで、滑りました。削除してください。




トランジスタチェッカー

 投稿者:井上  投稿日:2009 127()033311







 みなさんこんばんは。
以前、ここで、コンプリメンタリペアのトランジスタについて質問しましたが、みなさんのご親切なご指導によって、トランジスタチェッカーを作ってみました。
ちょっと大げさな回路になってしまいましたが、便利にはなりました。
ご笑覧ください。

http://6927.teacup.com/radiokobo/bbs?M=JU&JUR=http%3A%2F%2Fhomepage2.nifty.com%2Fcesile%2FJF1GNY%2Fmeasoure%2Fmeasurement%2FTR_checker.html




NHK愛宕山放送局開局記念ラジオ

 投稿者:田中  投稿日:2009 127()10208

編集済





みなさま、おはようございます。いつもお世話になりありがとうございます。
 かねてから、山の神に「処分して!」と言われていたラジオです。
MW(AM)放送が受信でき、よく鳴ります。電源は、単三電池4本(6V)仕様です。
 木箱の中にラジオが収められており、その上にダイキャスト製の模型が載っています。
模型は、サンドペーパーをかけて、塗りなおせば綺麗になると思います。
 そのほかは、問題ないと思いますが、調整すればもっとよくなるかも知れません。
「ほしい!」という方は、田中あてメールでお知らせください(差し上げます)。
[
郵便番号、ご住所、お名前、連絡の取れる電話番号を明記してください。]
 「こういう風にしてみた」、「調整してみた」とか「部品を交換した」などの
情報を掲示板にアップしていただければ幸いです。
 なお、送料(クロネコヤマト宅急便、着払い送料をご負担ください。
 管理者様へ:「このような書き込みは好ましくない」という場合は、削除をお願い
 いたします。




サンデー毎日2月8日

 投稿者:内尾  投稿日:2009 127()112827







皆さんお早うございます。
本日首都圏で発売のサンデー毎日に我が「ラジオ工房」が紹介されています。
カラー印刷で5ページあり、そのうちの4ページが当方のものです。




Re:サンデー毎日2月8日

 投稿者:田中  投稿日:2009 127()225831







内尾さま こんばんは。
買って来てもらいました。(目録にページがあるのにP142で終わっているので、
落丁かと、あわてました。)
今、楽しんでいます。グラビアですね!
「レトラジ」ならぬ「ウチオ・スペシャル」を世に出しませんか?
ありがとうございました。




455KHZ発振機について

 投稿者:杉本  投稿日:2009 128()163653







内尾様
真空管式スーパーラジオ徹底ガイドにある455KHZ発振機に使用されているC−MOS
の4069はどこで購入できますか?




Re:455KHZ発振機について

 投稿者:内尾  投稿日:2009 128()185620







手持ちの物を使いましたので、どこと聞かれても困るのですが、
例えば、若松には
14069UBP
税込総額 52 ○  DIP CMOS/IC
とあります、52円です。他の店でも捜せるでしょう。




エバレディの45V電池

 投稿者:細田  投稿日:2009 128()23061







ラジオシャックというところで
45V電池を売っているようで入手したいのですが
買ったことのある人いますか?
tp://www.radioshack.com/search/index.jsp?kwCatId=&kw=45v&origkw=45V&sr=1
英文で雰囲気が読みにくいのですが?




re:エバレディの45V電池

 投稿者:梅田
