トランジスター用IFTのコイル巻数について
この図は山田 泰三さんの「入門トランジスター回路」から
6A7を使った周波数変換回路のコイル作成。
同調（発振コイルの同調側の意味）に対し、
発振陽極側を何回巻くかの図表。
科学研究社のスーパーヘテロダインン（榎並さん著）より。
同調線輪は６WC５と同じでよい。
発振陽極線輪の方の巻数をグラフで求める。
トラッキングを取るためのコイルの容量、さらに巻数はラジオ技術教科書応用編に説明されている。
大雑把に言って、最大430PFのバリコンと組み合わせる場合
アンテナ側同調コイル 210μH
OSC側同調コイル 110μH
463でも455でも大勢に変化なし。

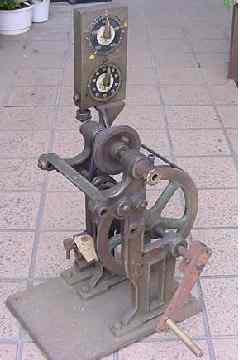

ハニカム巻線機
戦前 無線と実験の代理部で売られていた、巻線機。
でも実際には改良記事なども掲載されていて、
素人が簡単にハニカム巻が出来たわけでは無い様だ。
ＩＣ−Ｒ100
よせば良いのにまた買ってしまった。
ところが使い方が良くわからない。
彼方此方触ってなんとか受信出来る事までは確認したが、
使用方法の説明何方かお願いします。
クーガ115の音量調整用ＶＲ
50ＫΩ Ｄ型 タップ付。
但しこれは後期型と思われ、多くの１１５は軸の形状が異なる、
中に溝があるギザギザタイプが多い。
この写真はここ
SILVERTONE 4212のアンテナコイル
まず外観
この上に更にテープが巻いてあったそうだ。
分解した様子。
エナメル線で巻いた部分は素人細工ですね、
これがいたずらしています、取り外した方が良いです。
外側に巻いた紙を固定する為にエナメル線を巻いたようだが、
これではアンテナを遮蔽したようになり、電波をさえぎり、
更にトラッキングも狂って感度は悪くなるでしょう。
素人修理は思いもかけない事がやってあるので、謎解きは楽しいですね。
（ここまでやってあるとは想像すら出来なかった）
